Akcesoria do urządzeń chłodniczych nie są komponentami drugorzędnymi — są do podstawowe elementy określające ogólną wydajność systemu. Używanie niespełniających norm akcesoriów może zwiększyć zużycie energii przez system o 15% do 30%, zwiększyć współczynnik awaryjności od 2 do 3 razy i skrócić żywotność sprzętu o ponad 40%. Dlo godzego też poświęcenie wystarczającej uwagi profesjonalistom w doborze, instalacji i konserwacji akcesoriów jest podstawową gwarancją osiągnięcia wydajnej, stabilnej i długotrwałej pracy systemów chłodniczych.
Akcesoria do sprężarek: serce mocy układu chłodniczego
Niezawodność akcesoriów sprężarek, będących źródłem zasilania cyklu chłodniczego, bezpośrednio wpływa na wydajność chłodzenia i bezpieczeństwo pracy.
Kluczowe typy i funkcje akcesoriów
- Grzałka karteru: zapobiega migracji czynnika chłodniczego do sprężarki podczas wyłączania, zapobiegając blokowaniu się cieczy podczas uruchamiania
- Tłumiki i tłumiki drgań: Redukują hałas podczas pracy i minimalizują uszkodzenia rurociągów spowodowane drganiami mechanicznymi

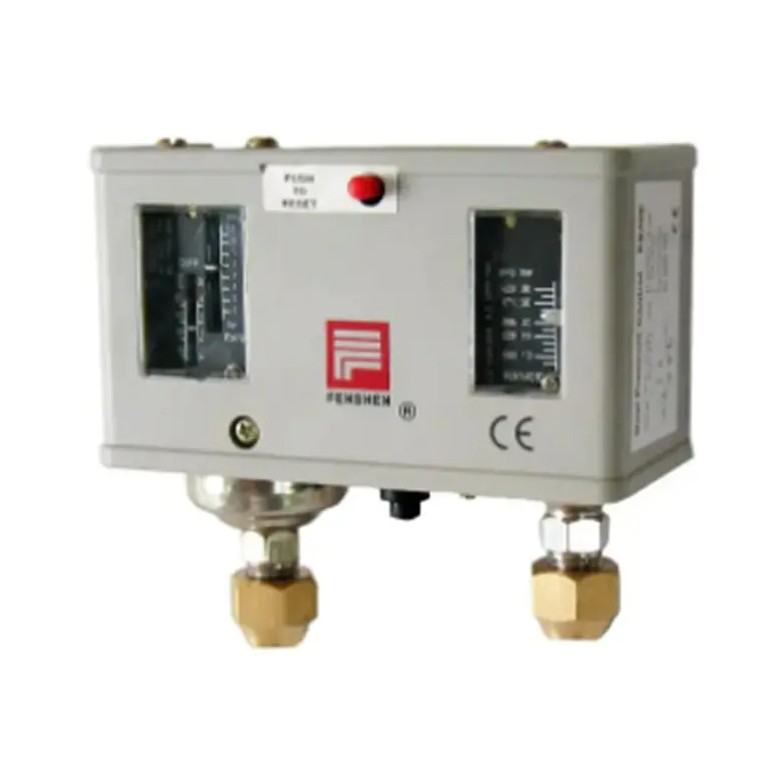

- Przełączniki zabezpieczające przed wysokim/niskim ciśnieniem: automatycznie odcinają zasilanie w przypadku nieprawidłowego ciśnienia, zapobiegając uszkodzeniu sprężarki
- Wziernik oleju i filtr oleju: Monitoruj stan smaru w czasie rzeczywistym, zapewniając czystość układu smarowania
Kryteria wyboru i odniesienie do danych
Biorąc za przykład hermetyczne sprężarki spiralne, twardość pasujących tłumików drgań powinna być kontrolowana w skali Shore’a A 50 do 70 stopni , z ustawionym poniżej współczynnikiem kompresji 15% . Jeśli tłumiki drgań starzeją się i ulegają awarii, amplituda drgań sprężarki może wzrosnąć o 3 do 5 razy , znacznie zwiększając prawdopodobieństwo pękania spoin rurociągu.
Dokładność działania wyłączników zabezpieczających wysokiego/niskiego ciśnienia powinna sięgać ±0,02 MPa , z czasem reakcji nie przekraczającym 0,5 sekundy . W przypadku gorszych wyłączników ochronnych mogą występować błędy ±0,1 MPa , brak szybkiej interwencji w przypadku wystąpienia anomalii ciśnienia, co może łatwo spowodować przepalenie sprężarki.
Akcesoria do systemów wymiany ciepła: kluczowe wsparcie wydajności i niezawodności
Akcesoria do skraplaczy i parowników mają decydujący wpływ na efektywność wymiany ciepła, odporność na korozję i czystość systemu.
Akcesoria do skraplaczy rdzeniowych
Wentylator skraplacza jest podstawowym wyposażeniem skraplaczy chłodzonych powietrzem, a jego przepływ powietrza i ciśnienie statyczne muszą odpowiadać konstrukcji skraplacza. W przypadku popularnych skraplaczy żebrowych każdy 1kW wymaganego zazwyczaj oddawania ciepła 180 do 250 m³/h przepływu powietrza. Jeśli przepływ powietrza przez wentylator jest niewystarczający 20% , temperatura skraplania wzrośnie o 5 do 8 ℃ , a zużycie energii przez system wzrośnie o 12% do 18% odpowiednio.
Powłoki ochronne żeberek (takie jak hydrofilowa folia aluminiowa i powłoki antykorozyjne) mogą wydłużyć żywotność skraplacza o 30% do 50% . W przybrzeżnych środowiskach o dużej zawartości soli, w niezabezpieczonych żebrach aluminiowych może dojść do poważnej perforacji korozyjnej 2 do 3 lat , podczas gdy powlekane płetwy mogą trwać 8 do 10 lat .
Kluczowe akcesoria do parowników
Dobór akcesoriów do odszraniania parownika ma bezpośredni wpływ na wydajność pracy urządzeń niskotemperaturowych. Odszranianie elektryczne i odszranianie gorącym gazem to dwie główne metody:
| Element porównawczy | Rozmrażanie elektryczne | Odszranianie gorącym gazem |
|---|---|---|
| Czas rozmrażania | 15 do 25 minut | 8 do 15 minut |
| Wzrost zużycia energii | Wyższa (dodatkowy prąd) | Niższy (wykorzystuje ciepło sprężarki) |
| Wahania temperatury w pomieszczeniu | Większy (do 5 do 8 ℃) | Mniejszy (zwykle od 2 do 4 ℃) |
| Obowiązujące scenariusze | Małe chłodnie, gabloty wystawowe | Średnie i duże komory chłodnicze, chłodnictwo przemysłowe |
Akcesoria do dławienia i sterowania: niedocenieni bohaterowie precyzyjnej regulacji
Zawory rozprężne, zawory elektromagnetyczne i różne sterowniki to centrum nerwowe, które umożliwia systemom chłodniczym osiągnięcie precyzyjnej regulacji i energooszczędnej pracy.
Wybór zaworu rozprężnego i kontrola przegrzania
Dobór termostatycznego zaworu rozprężnego musi kompleksowo uwzględniać rodzaj czynnika chłodniczego, zakres temperatur parowania i wydajność chłodzenia systemu. Ustawienie przegrzania jest typowe 3 do 6 tys (warunki klimatyzacji) lub 5 do 8 tys (warunki niskotemperaturowe). Dla każdego 1 tys wzrostem odchylenia przegrzania, współczynnik wydajności systemu (COP) może spaść o 2% do 4% .
Elektroniczne zawory rozprężne (EEV) w porównaniu z tradycyjnymi termostatycznymi zaworami rozprężnymi mogą poprawić dokładność kontroli przegrzania ±0,5 tys , osiągnięcie 10% do 20% oszczędności energii w systemach o zmiennej częstotliwości. Jednak pasujące do nich sterowniki i czujniki kosztują więcej, co czyni je bardziej odpowiednimi dla średnich i dużych systemów komercyjnych lub przemysłowych.
Skoordynowane działanie zaworów elektromagnetycznych i filtrów osuszaczy
Pozycja montażowa i dobór elektrozaworów bezpośrednio wpływają na bezpieczeństwo systemu:
- Zawór elektromagnetyczny przewodu cieczowego: odcina dopływ ciekłego czynnika chłodniczego do parownika podczas wyłączania, zapobiegając zatykaniu się cieczy, przy czasie reakcji krótszym niż 1 sekunda
- Zawór elektromagnetyczny obejściowy: używany do odszraniania gorącym gazem lub regulacji wydajności, wymagający trwałości mechanicznej przekraczającej 1 milion cykli
- Filtr osuszacz: Dokładność filtracji powinna osiągnąć 20 do 40 mikronów , zazwyczaj o zdolności pochłaniania wody odpowiadającej naładowaniu systemu 3 do 5 g sita molekularnego na 1kg czynnika chłodniczego
Gdy spadek ciśnienia filtra osuszacza przekroczy 0,05 MPa , należy go niezwłocznie wymienić. W przeciwnym razie nie tylko zwiększa to zużycie energii, ale może również powodować zwiększenie ilości gazów błyskowych przed dławieniem, zmniejszając wydajność chłodzenia o 5% do 10% .
Akcesoria do połączeń rurowych i uszczelniania: często pomijane koło ratunkowe systemu
Miedziane rurki, złączki, zawory i materiały uszczelniające to naczynia krwionośne i złącza układu chłodniczego. Ich jakość i jakość montażu bezpośrednio decydują o integralności i niezawodności uszczelnienia systemu.
Wybór materiału rury miedzianej i grubości ścianki
W układach chłodniczych należy stosować rury bez szwu z miedzi odtlenionej fosforem (TP2 lub C12200), w których zawartość fosforu jest kontrolowana na poziomie 0,015% do 0,040% , skutecznie hamując kruchość wodorową podczas spawania w wysokiej temperaturze. Grubość ścianki rury miedzianej należy określić na podstawie ciśnienia roboczego i średnicy rury:
| Średnica zewnętrzna (mm) | Zalecana grubość ścianki (mm) | Maksymalne ciśnienie robocze (MPa) | Typowe zastosowanie |
|---|---|---|---|
| 6.35 | 0.8 | 4.2 | Linia cieczy AC w budynkach mieszkalnych |
| 9.52 | 0.8 | 3.5 | Komercyjna linia ssąca prądu przemiennego |
| 12.7 | 1.0 | 3.8 | Małe i średnie komory chłodnicze |
| 19.05 | 1.2 | 3.2 | Duże systemy przemysłowe |
Proces spawania i materiały uszczelniające
Do spawania rur miedzianych należy używać spoiwa do lutowania twardego na bazie srebra lub fosforu i miedzi, przy głębokości penetracji spoiny sięgającej 80% grubości ścianki rury. Po spawaniu wymagane jest przedmuchanie azotem i sprawdzenie szczelności pod ciśnieniem. Ciśnienie próbne powinno być 1,15 do 1,25 razy projektowe ciśnienie robocze, przy czasie przetrzymywania nie krótszym niż 24 godziny i spadek ciśnienia nie przekraczający 0,02 MPa .
Do uszczelnień należy używać specjalistycznych materiałów odpornych na czynniki chłodnicze i niskie temperatury. Zwykłe uszczelki gumowe twardnieją i stają się kruche w niskich temperaturach, co prowadzi do nieszczelności. Specjalistyczne uszczelki chłodnicze zachowują dobrą elastyczność i skuteczność uszczelniania nawet przy -40 ℃ .
Akcesoria do sterowania elektrycznego i ochrony: ostateczna linia obrony zapewniająca bezpieczną pracę
Jakość i racjonalność konfiguracji akcesoriów elektrycznych są kluczem do zapobiegania uszkodzeniom sprzętu i zapewnienia bezpieczeństwa personelu.
Wymagania dotyczące kontrolera temperatury i dokładności czujnika
Dokładność regulatora temperatury powinna osiągnąć ± 0,5 ℃ (wymagają precyzyjne chłodnie ± 0,2 ℃ ). Czujniki temperatury NTC mają zazwyczaj wartości B wynoszące 3435 K do 3950 K , z oporem około 10 kΩ at 25 ℃ . Instalacja czujnika powinna unikać bezpośredniego narażenia na strumienie zimnego lub gorącego powietrza; w przeciwnym razie mogą wystąpić błędy pomiaru 3 do 5 ℃ , powodując częste cykle sprężarek, zwiększone zużycie i wyższe zużycie energii.
Konfiguracja zabezpieczenia przed przeciążeniem i wyciekiem
Zabezpieczenie termiczne sprężarki przed przeciążeniem powinno być ustawione na 110% do 125% prądu znamionowego. W przypadku sprężarek trójfazowych wymagane są również zabezpieczenia przed zanikiem fazy i kolejnością faz, aby zapobiec przepaleniu silnika na skutek anomalii zasilania. Urządzenia różnicowoprądowe powinny mieć znamionowy prąd zadziałania nie przekraczający 30 mA i czas wyzwalania krótszy niż 0,1 sekundy —jest to podstawowy wymóg zapewnienia bezpieczeństwa osobistego.
Styki stycznika powinny mieć aktualną wartość znamionową 20% do 30% margines do obsługi prądu rozruchowego. Dolne styki stycznika mogą się spalić i zespawać 1 do 2 lat w warunkach częstych cykli, powodując poważne awarie, w wyniku których sprężarka nie może się zatrzymać ani uruchomić.
Strategia konserwacji akcesoriów: zapobieganie przewyższa naprawę
Ustanowienie naukowego systemu konserwacji akcesoriów może znacznie skrócić nieplanowane przestoje 70% i niższe koszty utrzymania o 40% do 60% .
Lista kontrolna i harmonogram regularnych inspekcji
- Przegląd miesięczny: stan pracy wentylatora, spadek ciśnienia na filtrze, szczelność połączeń elektrycznych
- Kontrola kwartalna: przegrzanie zaworu rozprężnego, wrażliwość działania zaworu elektromagnetycznego, starzenie się tłumika drgań
- Kontrola półroczna: wilgotność filtra osuszacza, kalibracja presostatu, porównanie dokładności czujnika
- Przegląd roczny: Korozja spoin rurociągu, badanie rezystancji izolacji, weryfikacja działania urządzeń zabezpieczających
Kryteria podejmowania decyzji o wymianie akcesoriów
Wymiana akcesoriów nie powinna czekać do całkowitej awarii, ale powinna być podejmowana proaktywnie w oparciu o trendy pogorszenia wydajności. Poniżej przedstawiono zalecane progi zamienne dla kluczowych akcesoriów:
| Nazwa akcesorium | Stan wyzwalacza wymiany | Zalecany maksymalny okres użytkowania |
|---|---|---|
| Filtr Osuszacz | Spadek ciśnienia przekracza 0,05 MPa lub zawartość wilgoci przekracza normę | 2 do 3 lat |
| Tłumiki drgań | Odkształcenie przy ściskaniu przekracza 30% pierwotnej grubości | 3 do 5 lat |
| Styczniki | Powierzchnia erozji kontaktowej przekracza 20% | 5 do 8 lat |
| Łożyska silnika wentylatora | Nienormalny hałas podczas pracy lub nadmierne wibracje | 5 do 7 lat |
| Uszczelki | Pojawiają się oznaki stwardnienia, pękania lub wycieku | Wymieniać podczas każdej kontroli demontażu |
Zarządzanie zapasami i reagowanie kryzysowe
W przypadku sprzętu krytycznego zaleca się zaopatrzenie w akcesoria podatne na zużycie, w tym: wyłączniki zabezpieczające sprężarki, osuszacze filtrów, cewki zaworów elektromagnetycznych, kondensatory wentylatorów i powszechnie stosowane materiały uszczelniające. Rozsądne zapasy bezpieczeństwa mogą skrócić czas naprawy 3 do 7 dni to kilka godzin . Jest to szczególnie ważne w przypadku łańcuchów chłodniczych żywności i chłodni farmaceutycznych, gdzie straty wynikające z przestojów znacznie przekraczają wartość samych akcesoriów.
Wniosek: postrzeganie wartości dodatkowej poprzez myślenie systemowe
Wybór i konserwacja akcesoria do urządzeń chłodniczych zasadniczo polega na optymalizacji całkowitych kosztów cyklu życia systemu. Początkowa inwestycja w wysokiej jakości akcesoria może przynieść zwrot w wysokości: 3 do 5 razy dzięki zmniejszonemu zużyciu energii, mniejszej liczbie awarii i dłuższej żywotności. Zaniedbywanie jakości akcesoriów i konserwacji może wydawać się oszczędnością w perspektywie krótkoterminowej, ale w rzeczywistości powoduje długoterminowe ukryte ryzyko związane z wysokim zużyciem energii, częstymi awariami i skróconą żywotnością sprzętu. Tylko poprzez integrację akcesoriów z ogólnym planowaniem systemu i ustanowienie kompletnego systemu zarządzania, od wyboru i instalacji po konserwację, urządzenia chłodnicze mogą naprawdę osiągnąć wydajną, niezawodną i ekonomiczną pracę.
