Co to jest skraplacz w chemii i systemach prądu przemiennego?

Co to jest kondensator? Defwicja rdzenia

A skraplacz to wymiennik ciepła, który usuwa ciepło z pary i przekształca ją z powrotem w stan ciekły — proces zwany kondensacją. W chemii skraplacz to dowolne urządzenie, które chłodzi gaz lub parę, aż przejdzie w ciecz, umożliwiając separację, oczyszczanie lub przenoszenie ciepła. W życiu codziennym termin ten najczęściej odnosi się do elementu układu klimatyzacji lub chłodzenia, który odprowadza ciepło z czynnika chłodniczego na zewnątrz.

Niezależnie od tego, czy studiujesz chemię organiczną, projektujesz systemy HVAC, czy rozwiązujesz problemy z domowym klimatyzatorem, zrozumienie działania skraplaczy jest niezbędne. Skraplacz jest częścią każdego cyklu chłodzenia, w którym ciepło opuszcza system — bez niego nie byłoby możliwe chłodzenie ani destylacja.

Definicja skraplacza w chemii

W chemii skraplacz to element laboratoryjnego szkła lub sprzęt używany do schładzania oparów do cieczy podczas destylacji, refluksu lub odzyskiwania rozpuszczalnika. Najpopularniejszym typem w laboratoriach dydaktycznych na całym świecie jest kondensator Liebiga — prosta szklana rurka otoczona płaszczem zewnętrznym chłodzonym wodą. Zimna woda przepływa przez płaszcz w kierunku przeciwnym do pary, maksymalizując efektywność wymiany ciepła.

Inne popularne typy skraplaczy laboratoryjnych obejmują:

• Kondensator Grahama — posiada spiralną cewkę wewnątrz płaszcza, zapewniającą dłuższy kontakt i bardziej wydajne chłodzenie, idealne do rozpuszczalników o niskiej temperaturze wrzenia.
• Skraplacz Allihna (żarówkowy). — ma szereg wybrzuszeń wzdłuż dętki w celu zwiększenia powierzchni, dostosowanej do reakcji refluksowych.
• kondensator Dimrotha — wykorzystuje wewnętrzną spiralę, przez którą przepływa chłodziwo; wysoce skuteczny w przypadku wysokowrzących oparów.
• Skraplacz powietrza — prosta rurka szklana bez płaszcza wodnego, stosowana wyłącznie w przypadku związków wysokowrzących (powyżej 150°C), gdzie wystarczające jest chłodzenie powietrzem z otoczenia.

We wszystkich przypadkach definicja kondensatora chemicznego pozostaje taka sama: urządzenie, które przenosi energię cieplną z pary, powodując jej kondensację do postaci ciekłej .

Co to jest skraplacz w klimatyzacji?

W systemie klimatyzacji (AC) jednostką zewnętrzną odpowiedzialną za pracę jest skraplacz uwalniając ciepło pobrane z wnętrza domu na zewnątrz . Jest to jeden z czterech kluczowych elementów cyklu chłodniczego, obok parownika, zaworu rozprężnego i sprężarki.

Oto jak to pasuje do pełnego cyklu AC:

1. Sprężarka spręża czynnik chłodniczy, podnosząc jego temperaturę powyżej temperatury otoczenia (często 60–65°C w systemach mieszkaniowych).
2. Gorąca para czynnika chłodniczego pod wysokim ciśnieniem dostaje się do wężownicy skraplacza.
3. Wentylator wdmuchuje powietrze z zewnątrz przez wężownicę skraplacza, usuwając ciepło z czynnika chłodniczego.
4. Czynnik chłodniczy ochładza się i skrapla, tworząc ciecz pod wysokim ciśnieniem.
5. Ciekły czynnik chłodniczy przepływa do zaworu rozprężnego, a następnie do parownika, aby pochłonąć ciepło w pomieszczeniu — rozpoczynając cykl od nowa.

Standardowy skraplacz klimatyzacji w budynkach mieszkalnych zazwyczaj zawiera: wężownica skraplacza, jeden lub dwa wentylatory, sprężarka i sterowanie elektryczne , całość umieszczona w metalowej szafce zainstalowanej na zewnątrz budynku.

Budowa skraplacza chłodzonego powietrzem: kluczowe elementy

The najpopularniejszym typem skraplacza w domowych i komercyjnych systemach prądu przemiennego jest skraplacz chłodzony powietrzem . W przeciwieństwie do skraplaczy chłodzonych wodą (stosowanych w dużych przemysłowych agregatach chłodniczych), skraplacze chłodzone powietrzem wykorzystują powietrze z otoczenia jako czynnik chłodzący — nie jest wymagana infrastruktura wodna, co czyni je znacznie bardziej praktycznymi w większości zastosowań.

Typowa konstrukcja skraplacza chłodzonego powietrzem obejmuje następujące elementy:

Cewka skraplacza

Zwykle wykonane z rurki miedziane z żebrami aluminiowymi (konstrukcja „żebrowo-rurowa”), wężownica zapewnia powierzchnię, przez którą przepływa czynnik chłodniczy i traci ciepło. Typowa jednostka mieszkalna wykorzystuje miedzianą rurkę o średnicy 3/8 cala z żebrami rozmieszczonymi w odstępie 12–20 żeberek na cal. Niektóre nowoczesne jednostki wykorzystują wykonane w całości z aluminium cewki „mikrokanałowe”, które są lżejsze i bardziej odporne na korozję.

Wentylatory skraplacza

Wentylatory osiowe przeciągają powietrze przez wężownicę, aby zmaksymalizować odprowadzanie ciepła. Jednostki mieszkalne zazwyczaj korzystają z jednego wentylatora śmigłowego o średnicy ok silnik o mocy od 1/6 KM do 1/3 KM . Większe jednostki komercyjne mogą wykorzystywać wiele wentylatorów. Prędkość wentylatora ma bezpośredni wpływ na wydajność skraplania — wentylatory o zmiennej prędkości w nowoczesnych jednostkach mogą zmniejszyć zużycie energii nawet o 30%.

Sprężarka

Sprężarka (zamontowana wewnątrz szafy agregatu skraplającego), często nazywana „sercem” układu klimatyzacji, wytwarza ciśnienie czynnika chłodniczego. Nowoczesne jednostki wykorzystują sprężarki spiralne w celu zapewnienia cichszej pracy i wyższej wydajności, podczas gdy starsze systemy mogą wykorzystywać sprężarki tłokowe.

Szafka / obudowa

Obudowa ze stali ocynkowanej lub aluminium chroni elementy wewnętrzne przed warunkami atmosferycznymi. Górny panel zazwyczaj pełni funkcję komory wylotowej wentylatora. Konstrukcja obudowy znacząco wpływa na efektywność przepływu powietrza.

Sterowanie elektryczne

Zawiera styczniki, kondensatory (do rozruchu silnika) i wyłączniki automatyczne. W urządzeniach z inwerterem/zmienną prędkością płyta sterująca zarządza prędkością sprężarki i wentylatora w oparciu o zapotrzebowanie w czasie rzeczywistym.

Skraplacze chłodzone powietrzem a skraplacze chłodzone wodą: który jest dla Ciebie odpowiedni?

Podczas gdy skraplacze chłodzone powietrzem dominują w zastosowaniach mieszkaniowych i lekkich obiektach komercyjnych, skraplacze chłodzone wodą są standardem w dużych budynkach komercyjnych i zakładach przemysłowych. Kluczowe różnice:

Dla większości właścicieli domów i małych firm an skraplacz chłodzony powietrzem to praktyczny i ekonomiczny wybór domyślny . Minimalne potrzeby w zakresie infrastruktury, prosta konserwacja i sprawdzona niezawodność w milionach instalacji na całym świecie sprawiają, że jest to standard branżowy.

Jak działa kondensacja: prosta fizyka

Kondensacja to przejście fazowe z gazu (pary) w ciecz. Występuje, gdy para schładza się poniżej swojej punkt rosy — temperatura, w której para ulega nasyceniu — lub temperatura, w której jest ona sprężana w celu podniesienia jej ciśnienia, a tym samym temperatury skraplania.

W układzie klimatyzacji czynnik chłodniczy (w nowoczesnych urządzeniach zwykle R-410A lub R-32) dostaje się do skraplacza w postaci przegrzanej pary w temperaturze około 60–70°C i ciśnienie 25–30 barów . Gdy przepływa przez wężownicę i oddaje ciepło do otaczającego powietrza:

• Najpierw przegrzana para schładza się do temperatury kondensacji (nasycenia) – nazywa się to schładzaniem.
• Następnie, przy stałej temperaturze i ciśnieniu, czynnik chłodniczy uwalnia swoje utajone ciepło kondensacji i zamienia się w ciecz.
• Na koniec ciecz jest lekko przechłodzona (chłodzona o kilka stopni poniżej nasycenia), aby zapobiec parowaniu błyskawicznemu w linii cieczy.

Ilość ciepła uwalnianego podczas kondensacji jest ogromna — dla R-410A utajone ciepło kondensacji wynosi około 200 kJ/kg . Dlatego nawet mały skraplacz w budynkach mieszkalnych może przemieścić dziesiątki tysięcy BTU na godzinę.

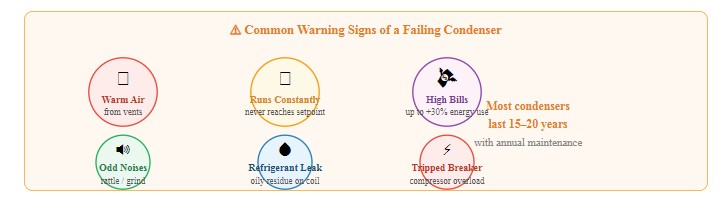

Znaki, że Twój skraplacz prądu przemiennego wymaga uwagi

Wadliwy lub brudny skraplacz bezpośrednio pogarsza wydajność i efektywność systemu klimatyzacji. Uważaj na te znaki ostrzegawcze:

• Ciepłe powietrze z nawiewów wewnętrznych — system nie jest w stanie odrzucić wystarczającej ilości ciepła, przez co obieg czynnika chłodniczego staje się mniej skuteczny.
• System klimatyzacji działa stale — problemy z osiągnięciem wartości zadanej z powodu zmniejszonej wydajności skraplacza.
• Wyższe rachunki za prąd — zabrudzona cewka skraplacza może zwiększyć zużycie energii o do 30%, według Departamentu Energii USA.
• Niezwykłe dźwięki — grzechotanie może świadczyć o uszkodzeniu łopatki wentylatora; szlifowanie może sygnalizować awarię łożysk.
• Wycieki czynnika chłodniczego — widoczne tłuste pozostałości wokół połączeń wężownicy lub zmniejszone chłodzenie pomimo pracy urządzenia.
• Wyzwalanie wyłączników automatycznych — przeciążona sprężarka (często spowodowana zablokowaniem lub zabrudzeniem skraplacza) pobiera nadmierny prąd.

Coroczna profesjonalna konserwacja, obejmująca czyszczenie i kontrolę wężownicy, to najskuteczniejszy sposób przedłużenia żywotności skraplacza. Większość domowych skraplaczy prądu przemiennego wytrzymuje 15–20 lat z należytą starannością.

Wybór, instalacja i konserwacja skraplacza prądu przemiennego

Niezależnie od tego, czy wymieniasz starzejącą się jednostkę, czy wybierasz skraplacz do nowej instalacji, na decyzję wpływa kilka kluczowych czynników:

• Pojemność (BTU/tonę): Skraplacze mieszkaniowe mają zwykle moc od 1,5 do 5 ton (18 000–60 000 BTU/godz.). Nadmiar to strata pieniędzy; za małe wymiary powodują ciągłe problemy z czasem pracy i komfortem. Ręczne obliczanie obciążenia J to profesjonalny standard wymiarowania.
• Ocena SEER: Sezonowy współczynnik efektywności energetycznej mierzy roczną efektywność chłodzenia. Od 2023 r. nowe jednostki w USA muszą spełniać co najmniej SEER 14,3 (południe/południowy zachód) lub 13,4 (północ) . Jednostki o wyższej wydajności (SEER2 18–26) kosztują więcej z góry, ale pozwalają znacznie zaoszczędzić na rachunkach za energię elektryczną.
• Rodzaj czynnika chłodniczego: Nowe jednostki wykorzystują R-410A lub nowszy R-32/R-454B (niższy potencjał tworzenia efektu cieplarnianego). W przypadku częściowej wymiany należy potwierdzić kompatybilność z istniejącą jednostką wewnętrzną.
• Umieszczenie: Umieść skraplacz w zacienionym miejscu z co najmniej 24-calowym prześwitem ze wszystkich stron, aby zapewnić odpowiedni przepływ powietrza. Unikaj umieszczania go w pobliżu otworów wentylacyjnych suszarki lub miejsc, w których gromadzą się zanieczyszczenia.

Rutynowe prace konserwacyjne, które może wykonać każdy właściciel domu, obejmują utrzymywanie obszaru wokół urządzenia wolnego od roślinności (utrzymuj odstęp 2 stóp), delikatne płukanie żeberek wężownicy co roku za pomocą węża ogrodowego oraz comiesięczną wymianę lub czyszczenie filtra powietrza w jednostce wewnętrznej w okresie szczytowego użytkowania. W przypadku czyszczenia wężownicy roztworami chemicznymi, pracy z czynnikiem chłodniczym lub diagnostyki elektrycznej należy zawsze skonsultować się z a licencjonowany technik HVAC .

Często zadawane pytania dotyczące skraplaczy

Jaka jest różnica między skraplaczem a parownikiem?

W systemie AC, parownik pobiera ciepło z pomieszczenia (chłodzenie przestrzeni), podczas gdy skraplacz uwalnia to ciepło na zewnątrz . Są to dwie strony tej samej pętli chłodniczej: parownik = ciepło dopływające, skraplacz = ciepło oddawane.

Dlaczego czasami zapisuje się go jako „kondensator” zamiast „kondensator”?

„Skraplacz” to częsty błąd pisowni. Prawidłowa pisownia angielska to "skraplacz" we wszystkich kontekstach — HVAC, chemia i elektronika. Alternatywna pisownia czasami pojawia się w starszych tekstach lub w kontekstach innych niż angielski, ale nie jest standardowa.

Czy mogę uruchomić klimatyzację bez działającego wentylatora skraplacza?

Nie — a przynajmniej nie bezpiecznie. Bez wentylatora wężownica skraplacza nie jest w stanie odpowiednio odprowadzać ciepła. Ciśnienie w systemie gwałtownie wzrośnie, uruchamiając wyłączniki odcinające wysokiego ciśnienia. Uruchamianie sprężarki w takich warunkach stwarza ryzyko trwałe uszkodzenie sprężarki , który jest zazwyczaj najdroższym elementem do wymiany (800–2500 USD w przypadku lokali mieszkalnych).

Jak często należy czyścić skraplacz prądu przemiennego?

co najmniej raz w roku przed sezonem chłodniczym . W środowiskach o gęstej roślinności, topoli lub dużym zapyleniu zaleca się czyszczenie co 6 miesięcy. Zatkana cewka skraplacza może podnieść koszty operacyjne o 10–30%.

Jaki jest najpopularniejszy typ skraplacza w domowych systemach klimatyzacji?

The skraplacz lamelowy chłodzony powietrzem jest najpopularniejszym typem stosowanym w klimatyzatorach typu split w budynkach mieszkalnych na całym świecie. Łączy w sobie miedziane rurki z aluminiowymi żebrami i wykorzystuje silnik wentylatora, który tłoczy powietrze z zewnątrz przez powierzchnię wężownicy.

Czy skraplacz to cały zewnętrzny moduł klimatyzacji?

Technicznie rzecz biorąc, nie — cała szafka zewnętrzna nazywa się agregat skraplający , w którym mieści się wężownica skraplacza, wentylator, sprężarka i elementy sterujące. Jednak w powszechnym użyciu większość właścicieli domów i techników nazywa jednostkę zewnętrzną po prostu „skraplaczem” i to nieformalne użycie jest szeroko rozumiane w branży.

Co to jest kondensator w elektronice?

W elektronice „skraplacz” to: archaiczne określenie kondensatora — element przechowujący ładunek elektryczny. To użycie sięga XIX wieku i jest rzadko stosowane we współczesnej inżynierii elektronicznej, chociaż nadal występuje w niektórych starszych etykietach sprzętu (takich jak „mikrofony pojemnościowe”, które wykorzystują przetworniki oparte na kondensatorach).
