A skraplacz to wymiennik ciepła, który usuwa ciepło z gazowego czynnika chłodniczego i przekształca go z powrotem w stan ciekły aby cykl chłodzenia mógł być kontynuowany. W skrócie: uwalnia ciepło pochłonięte w zimnej przestrzeni do środowiska zewnętrznego. Bez prawidłowo działającego skraplacza żaden system chłodniczy lub klimatyzacyjny nie będzie działał wydajnie – lub w ogóle.
Niezależnie od tego, czy zarządzasz chłodnią, uruchamiasz przemysłowy agregat chłodniczy, czy też określasz wyposażenie warsztatu utrzymującego stałą temperaturę, zrozumienie funkcji, typów i wskaźników wydajności skraplaczy pomoże Ci podejmować mądrzejsze i opłacalne decyzje.
Definicja skraplacza: czym dokładnie jest skraplacz?
Skraplacz to urządzenie, które chłodzi gorące pary czynnika chłodniczego pod wysokim ciśnieniem, aż do skroplenia w postaci cieczy. Siedzi na „wysoka strona” obiegu chłodniczego lub klimatyzacyjnego – za sprężarką i przed zaworem rozprężnym. Przejście fazowe z gazu w ciecz uwalnia ciepło utajone, które skraplacz przekazuje czynnikowi chłodzącemu (powietrzu lub wodzie).
W języku potocznym ludzie czasami mylą „skraplacz” z „sprężarką”. Rozróżnienie jest proste:
- Sprężarka – podnosi ciśnienie i temperaturę czynnika chłodniczego.
- Skraplacz – odrzuca ciepło i zamienia gorący gaz z powrotem w ciecz.
Słowo „kondensacja” opisuje ten proces zmiany fazowej. Zobaczysz to również jako zapisane agregat skraplający gdy skraplacz jest połączony ze sprężarką w jednym zestawie.
Jak działa skraplacz? Krok po kroku
Działanie skraplacza składa się z czterech wyraźnych etapów szerszego cyklu chłodniczego:
- Dostaje się gorący gaz. Przegrzane pary czynnika chłodniczego ze sprężarki (zwykle o temperaturze 60–90°C) wpływają do wlotu skraplacza.
- Usuwanie przegrzania. Para najpierw ochładza się do temperatury nasycenia (skraplania), gdy przemieszcza się przez wężownicę lub rurki.
- Kondensacja. W temperaturze nasycenia czynnik chłodniczy uwalnia ciepło utajone i zmienia fazę z gazowej na ciekłą. W tym miejscu następuje ~70–80% całkowitego oddawania ciepła.
- Dochłodzenie. Czynnik chłodniczy w postaci ciekłej schładza się o kilka stopni poniżej nasycenia przed opuszczeniem skraplacza, poprawiając wydajność systemu i zapobiegając powstawaniu gazów błyskowych w przewodzie cieczy.
Czynnik chłodzący – powietrze nawiewane przez wentylatory lub woda przepływająca przez wieżę – pochłania to ciepło i odprowadza je z systemu. Różnica temperatur między czynnikiem chłodniczym a czynnikiem chłodzącym (tzw temperatura zbliżeniowa ) bezpośrednio określa wydajność pracy skraplacza; mniejsze podejście oznacza wyższą wydajność.
Kluczowe funkcje skraplacza w układzie chłodniczym
Skraplacz spełnia kilka nakładających się funkcji, z których wszystkie są niezbędne dla niezawodności systemu i efektywności energetycznej:
Odrzucenie ciepła
Podstawowy cel. Skraplacz usuwa ciepło zebrane z chłodzonej przestrzeni oraz ciepło dodane przez sprężarkę. W przypadku układu chłodzenia o mocy 10 kW skraplacz zazwyczaj odrzuca 12–14 kW ciepła (dodatkowe 2–4 kW pochodzi z pracy sprężarki).
Konwersja fazowa czynnika chłodniczego
Przekształcając parę czynnika chłodniczego w ciecz, skraplacz umożliwia działanie zaworu rozprężnego i parownika. Brak kondensacji = brak ciekłego czynnika chłodniczego = brak efektu chłodzenia w dalszej części instalacji.
Regulacja ciśnienia po stronie wysokiego ciśnienia
Zdolność skraplacza do odprowadzania ciepła określa ciśnienie skraplania. Niewymiarowy lub zanieczyszczony skraplacz zwiększa ciśnienie statyczne, co zmusza sprężarkę do cięższej pracy, co zwiększa zużycie energii nawet o 3–5% na każdy 1°C wzrostu temperatury skraplania .
Dochłodzenie ciekłego czynnika chłodniczego
Dobrze zaprojektowany skraplacz zapewnia dochłodzenie o temperaturze 3–8°C, co zapobiega tworzeniu się pęcherzyków pary w przewodzie cieczy, zwiększa efekt chłodniczy i poprawia COP (współczynnik wydajności).
Ochrona żywotności sprężarki
Utrzymując ciśnienia tłoczenia w granicach projektowych, skraplacz zapobiega przegrzaniu sprężarki i naprężeniom mechanicznym – jednej z głównych przyczyn przedwczesnej awarii sprężarki.
Rodzaje skraplaczy: chłodzone powietrzem, chłodzone wodą i wyparne
Każdy z trzech głównych typów skraplaczy jest odpowiedni do różnych zastosowań, klimatów i budżetów:
| Wpisz | Medium chłodzące | Typowa temperatura podejścia | Wykorzystanie wody | Najlepsze dla |
|---|---|---|---|---|
| Chłodzony powietrzem | Powietrze otoczenia | 8–15°C | Żadne | Chłodnie, jednostki dachowe, małe agregaty chłodnicze |
| Chłodzony wodą | Woda lodowa/wieża | 3–6°C | Wysoka | Duże chillery przemysłowe, chłodzenie procesowe |
| Wyparne | Natrysk wodny | 4–8°C | Umiarkowane | Klimat gorący i suchy, średnie obciążenia przemysłowe |
Skraplacze chłodzone powietrzem
Najpopularniejszy typ na świecie. Powietrze z otoczenia jest tłoczone przez wężownice żebrowane przez jeden lub więcej wentylatorów. Nie jest wymagana infrastruktura wodna , dzięki czemu instalacja jest prosta, a koszty konserwacji niskie. Seria skraplaczy chłodzonych powietrzem Brozercool wykorzystuje wysokowydajne wężownice z rurkami miedzianymi i aluminiowymi lamelami z silnikami wentylatorów EC, osiągając współczynniki odprowadzania ciepła właściwego powyżej 1,8 kW/m².

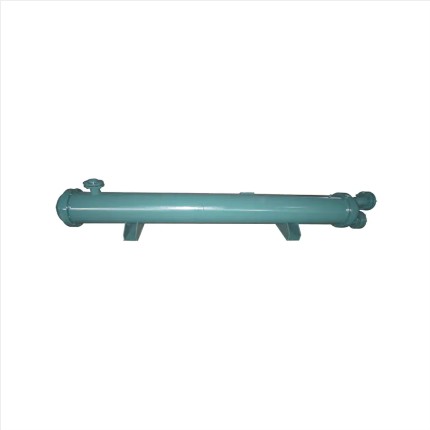

Skraplacze chłodzone wodą
Płaszczowo-rurowe lub płytowe wymienniki ciepła wykorzystujące wodę jako czynnik chłodzący. Osiągają niższe temperatury skraplania, poprawiając COP systemu 10–20% w porównaniu do chłodzonych powietrzem w tym samym otoczeniu, ale wymagają wież chłodniczych, uzdatniania wody i bardziej złożonej konserwacji.
Skraplacze wyparne
Woda jest natryskiwana na wężownicę podczas przedmuchiwania powietrza; parowanie chłodzi wężownicę poniżej temperatury termometru suchego otoczenia. Idealny tam, gdzie woda jest dostępna, ale nie jest jej w dużych ilościach i gdzie temperatura otoczenia jest wysoka.
Jakie jest zastosowanie skraplacza w różnych gałęziach przemysłu?
Kondensatory pojawiają się wszędzie tam, gdzie ciepło musi zostać przeniesione z jednego miejsca do drugiego. Oto najpopularniejsze zastosowania w świecie rzeczywistym:
- Chłodnie i pomieszczenia do przechowywania świeżej żywności – Agregaty skraplające chłodzone powietrzem utrzymują temperaturę od 10°C do –30°C, konserwując mięso, produkty spożywcze, nabiał i farmaceutyki.
- Warsztaty ze stałą temperaturą – Precyzyjna kontrola kondensacji utrzymuje temperaturę procesu w granicach ±0,5°C w przypadku produkcji elektroniki i precyzyjnej obróbki skrawaniem.
- Chłodnice przemysłowe – Skraplacze chłodzone wodą w agregatach śrubowych lub odśrodkowych obsługują duże obciążenia HVAC w zakresie od 100 kW do kilku MW.
- Równoległe regały chłodnicze – Supermarkety i centra dystrybucji żywności wykorzystują systemy równoległe z wieloma sprężarkami, korzystające z jednego dużego skraplacza w celu zmniejszenia szczytowego ciśnienia tłoczenia.
- Niestandardowe chłodzenie procesowe – Zakłady chemiczne, browary i centra danych wykorzystują skraplacze zintegrowane z niestandardowymi ramami chłodniczymi.
- Zespoły śrubowe niskotemperaturowe – Tunele do szybkiego zamrażania i urządzenia do liofilizacji wykorzystują skraplacze o wysokim ciśnieniu do pracy w temperaturach od -40°C do -60°C.
Czynniki wpływające na wydajność skraplacza
Zrozumienie, co pogarsza lub poprawia wydajność skraplacza, pomaga operatorom zmniejszyć rachunki za energię i wydłużyć żywotność sprzętu:
Temperatura otoczenia
Wzrost temperatury powietrza otoczenia o każdy 1°C powoduje podniesienie temperatury skraplania o około 1,2–1,5°C, zwiększając moc sprężarki o ok. 2–3% . Umiejscowienie skraplaczy w dobrze wentylowanych, zacienionych miejscach ma kluczowe znaczenie w gorącym klimacie.
Zanieczyszczanie i gromadzenie się brudu
Kurz, tłuszcz lub kamień na żeberkach lub rurkach skraplacza zwiększają odporność termiczną. Badania pokazują, że A Redukcja przenikania ciepła o 10–20%. z umiarkowanie zabrudzonego skraplacza – co przekłada się bezpośrednio na wyższe koszty energii.
Ograniczenia przepływu powietrza
Gorące powietrze wylotowe, które krąży z powrotem przez skraplacz (krótki cykl), podnosi efektywną temperaturę otoczenia o 5–15 °C. Niezbędne jest zachowanie odpowiednich odstępów od ścian i innych urządzeń.
Opłata za czynnik chłodniczy
Zarówno przeładowanie, jak i niedoładowanie wpływają na kondensację. Przeładowanie zalewa skraplacz cieczą, zmniejszając aktywną powierzchnię skraplania. Niedoładowanie nadmiernie podnosi temperaturę przegrzania i rozładowania.
Gazy niekondensujące
Powietrze lub azot w obiegu czynnika chłodniczego gromadzi się w skraplaczu, podnosząc ciśnienie tłoczenia i zmniejszając powierzchnię wymiany ciepła. W przypadku dużych systemów zalecane jest regularne czyszczenie lub stosowanie automatycznych oczyszczaczy.
Produkty skraplacza Brozercool: Inżynieria spełniająca rzeczywiste wymagania
Jako profesjonalny producent skraplaczy chłodniczych, Brozercool projektuje i produkuje pełną gamę rozwiązań skraplających do chłodni, procesów przemysłowych i zastosowań HVAC – eksportowanych do ponad 80 krajów i regionów .

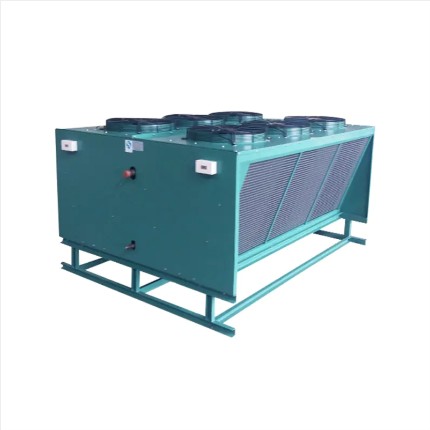

Seria skraplaczy chłodzonych powietrzem
Zaprojektowany do montażu na zewnątrz, z konstrukcją z rur miedzianych/aluminiowych lamelek, odporną na korozję obudową i opcjonalnymi wentylatorami EC o zmiennej prędkości. Dostępne w konfiguracjach z poziomym lub pionowym wypływem, aby dopasować się do różnych układów lokalizacji.
Agregaty skraplające chłodzone wodą
Kompaktowe jednostki montowane na płozach, zawierające sprężarkę, skraplacz płaszczowo-rurowy i elementy sterujące. Nadaje się do chłodni, chłodzenia procesowego i przemysłowych agregatów chłodniczych, w których dostępna jest woda. Wartości COP osiągają 3,8–4,5 przy korzystnych temperaturach wody.

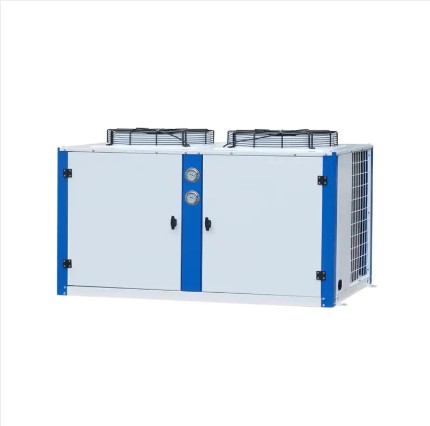

Agregaty skraplające chłodzone powietrzem (typ skrzynkowy i otwarty)
Skrzynkowe agregaty skraplające oferują obudowy odporne na warunki atmosferyczne do umieszczenia na dachu lub na zewnątrz; Jednostki typu otwartego zapewniają niższy koszt i łatwiejszy serwis w terenie w przypadku instalacji w maszynowni.
Jednostki śrubowe i równoległe do niskich temperatur
Zaprojektowane specjalnie do zamrażania szokowego i chłodni wielotemperaturowych. Obiegi skraplacza są przystosowane do wysokich ciśnień tłoczenia i obsługują czynniki chłodnicze, w tym R404A, R449A, R744 (CO₂) i R290 (propan).
Dobór skraplacza: co musisz wiedzieć przed określeniem specyfikacji
Prawidłowy dobór skraplacza zapobiega powstawaniu zarówno jednostek o zbyt małych rozmiarach (wysokie ciśnienie robocze, wyłączenia awaryjne), jak i jednostek o zbyt dużych rozmiarach (niepotrzebne koszty inwestycyjne). Kluczowe parametry, które należy potwierdzić przed wyborem skraplacza:
- Całkowite ciepło odrzucenia (THR) = wydajność chłodnicza, pobór mocy na wale sprężarki. Zawsze dobieraj wymiary zgodnie z THR, a nie tylko wydajnością chłodzenia.
- Projektowa temperatura otoczenia – użyj projektowej temperatury termometru suchego wynoszącej 1% dla swojej lokalizacji (np. 38°C dla Bliskiego Wschodu, 35°C dla Europy Południowej).
- Docelowa temperatura skraplania – zazwyczaj temperatura otoczenia 10–15°C w przypadku chłodzenia powietrzem; temperatura otoczenia 5–8°C w przypadku chłodzenia wodą.
- Typ czynnika chłodniczego – rozmiary wężownicy skraplacza i zaworów znacznie się różnią w przypadku R134a, R410A, R404A i CO₂.
- Dostępny ślad i prześwit przepływu powietrza – minimum 1,5–2 m na wszystkich powierzchniach wlotu powietrza w przypadku skraplaczy chłodzonych powietrzem.
Konserwacja skraplacza: najlepsze praktyki mające na celu maksymalizację żywotności
Właściwa konserwacja utrzymuje skraplacze w pracy z wydajnością znamionową i może zmniejszyć roczne koszty energii o 5–15% . Postępuj zgodnie z tym harmonogramem:
- Miesięcznie: Sprawdź i wyczyść żeberka wężownicy skraplacza za pomocą niskociśnieniowego powietrza lub środka do czyszczenia wężownicy; sprawdź stan łopatek wentylatora i napięcie paska.
- Kwartalnie: Mierzyć i rejestrować przechłodzenie i przegrzanie; sprawdzić ciśnienie główki względem krzywych projektowych; sprawdź, czy nie ma wycieków czynnika chłodniczego.
- Rocznie: Głębokie czyszczenie cewek; w razie potrzeby wymienić łożyska silnika wentylatora; sprawdzić arkusze rur i żebra pod kątem korozji; sprawdzić zawartość gazu nieskraplającego się w układach chłodzonych wodą.
- Tylko chłodzone wodą: Uzdatniaj wodę chłodzącą, aby utrzymać pH 7–8,5 i ograniczyć minerały tworzące kamień; co 2 lata sprawdzać wnętrze probówki pod kątem kamienia lub biofilmu.
Często zadawane pytania dotyczące skraplaczy
Jaki jest główny cel kondensatora?
Głównym celem jest odprowadzenie ciepła z układu chłodniczego do otoczenia, przy jednoczesnym przekształceniu pary czynnika chłodniczego pod wysokim ciśnieniem z powrotem w ciecz, aby cykl mógł się powtórzyć.
Co się stanie, jeśli skraplacz będzie za mały?
Zbyt mały skraplacz nie jest w stanie wystarczająco szybko oddawać ciepła, co powoduje wzrost ciśnienia i temperatury skraplania. Zwiększa to pobór mocy sprężarki, może spowodować wyłączenie awaryjne wysokiego ciśnienia i z czasem doprowadzić do awarii sprężarki.
Czym różni się skraplacz od parownika?
Parownik pochłania ciepło z chłodzonej przestrzeni (czynnik chłodniczy paruje), podczas gdy skraplacz odrzuca to ciepło na zewnątrz (czynnik chłodniczy skrapla się). Pełnią przeciwną rolę w wymianie ciepła w pętli chłodniczej.
Czy w moim istniejącym skraplaczu mogę zastosować dowolny czynnik chłodniczy?
Nie. Skraplacze są zaprojektowane dla określonych zakresów ciśnień i właściwości czynnika chłodniczego. Przed zmianą czynników chłodniczych zawsze potwierdzaj zgodność z producentem — szczególnie w przypadku przechodzenia z HFC na alternatywy o niższym współczynniku GWP, takie jak HFO lub CO₂.
Czy „skraplanie” to to samo, co „chłodzenie”?
Nie dokładnie. Kondensacja odnosi się w szczególności do zmiany fazy z gazu w ciecz pod stałym ciśnieniem, co powoduje uwolnienie ciepła utajonego. Chłodzenie to szerszy termin, który obejmuje usuwanie ciepła jawnego (spadek temperatury) bez zmiany fazy. W skraplaczu zarówno przegrzanie (chłodzenie), jak i skraplanie zachodzą sekwencyjnie.
Skąd mam wiedzieć, czy mój skraplacz wymaga czyszczenia?
Porównaj aktualną temperaturę skraplania z wartością projektową dla tej samej temperatury otoczenia. Jeśli rzeczywista temperatura skraplania wynosi 3°C lub więcej powyżej krzywej projektowej prawdopodobną przyczyną są brudne lub zablokowane cewki skraplacza. Najprostszym potwierdzeniem jest wizualna kontrola powierzchni cewki.
Jakie czynniki chłodnicze obsługują skraplacze Brozercool?
Produkty skraplaczy i agregatów skraplających Brozercool są kompatybilne z szeroką gamą czynników chłodniczych, w tym z zamiennikami R22, R404A, R407C, R410A, R449A, R134a, R290 (propan) i R744 (CO₂) w zależności od serii produktów. Zapoznaj się z arkuszem danych produktu lub skontaktuj się z zespołem technicznym Brozercool, aby potwierdzić odpowiednie dopasowanie do Twojej aplikacji.
